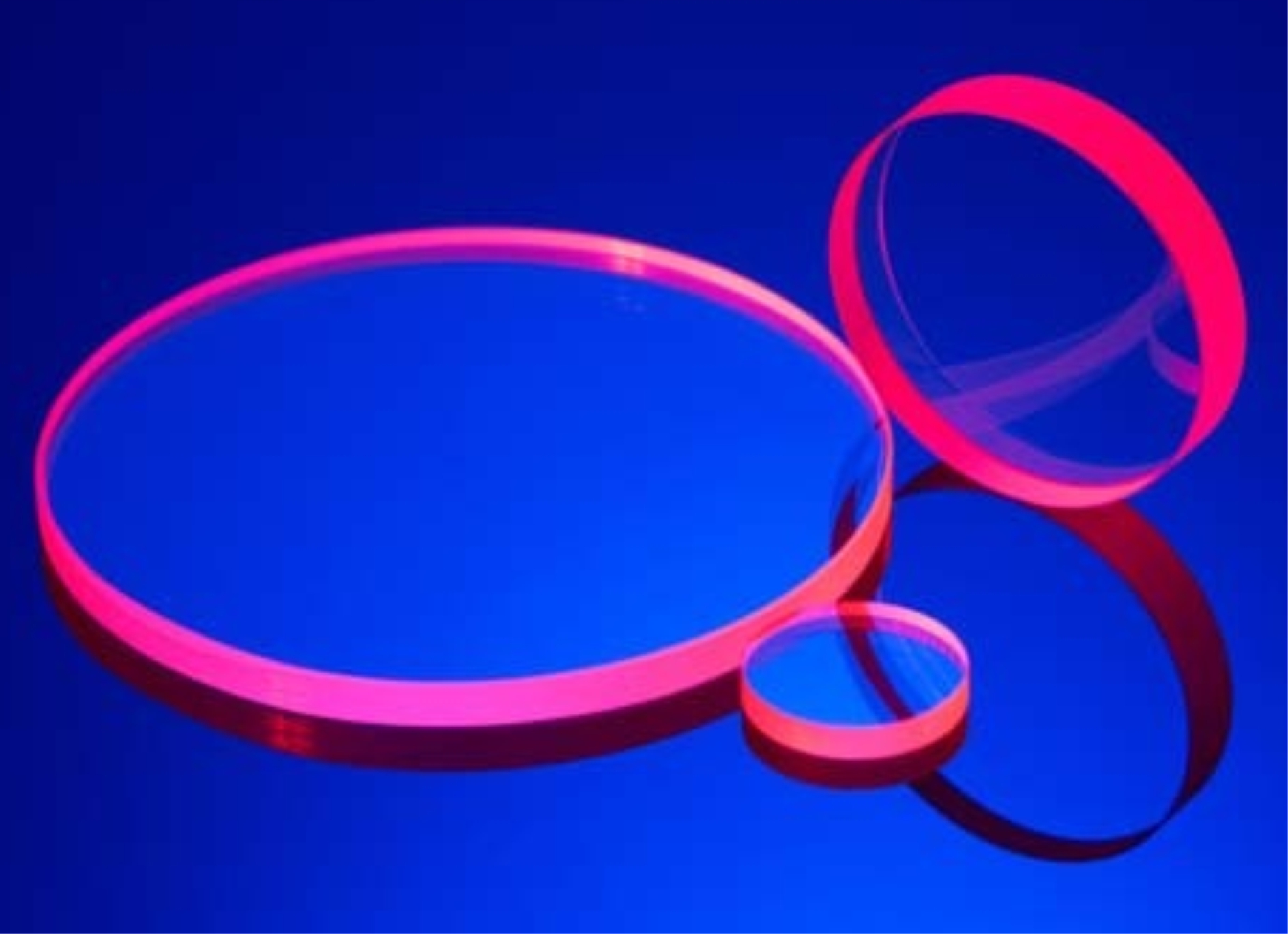

Оптические окна из кварца
Оптические окна из кварца имеют форму пластины с параллельными сторонами. Они обычно используются для защиты сенсора или детектора без изменения пропускания и увеличения оптической системы.
Общие параметры:
- Материал: кварц плавленный;
- Параллельность сторон: <30”;
- Допуск на диаметр: +0,0/-0,1 мм;
- Форма поверхности: λ/4 (633 нм);
- Чистота поверхности: 60-40;

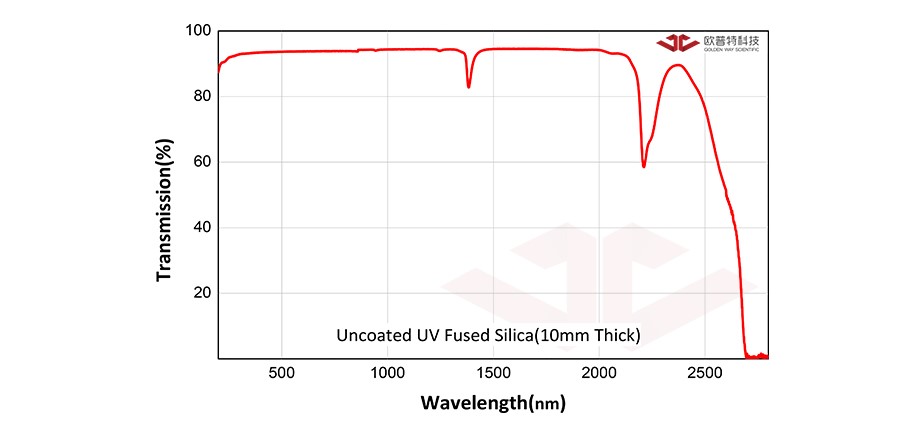

- Коэффициент пропускания материала:
Технические характеристики:
| Номер | Диаметр, мм | Толщина, мм | Покрытие |
| GW21-005 | 5 | 2 | - |
| GW21-010 | 10 | 2 | - |
| GW21-012 | 12,5 | 2 | - |
| GW21-012A | 12,7 | 2 | - |
| GW21-020 | 20 | 2 | - |
| GW21-025 | 25 | 2 | - |
| GW21-025A | 25,4 | 2 | - |
| GW21-030 | 30 | 3 | - |
| GW21-038 | 38,1 | 4 | - |
| GW21-050 | 50 | 4 | - |
| GW21-050A | 50,8 | 4 | - |
| GW21-005-UV | 5 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-010-UV | 10 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-012-UV | 12,5 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-012A-UV | 12,7 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-020-UV | 20 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-025-UV | 25 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-025A-UV | 25,4 | 2 | UV AR: ρ<0,5@250-400 нм |
| GW21-030-UV | 30 | 3 | UV AR: ρ<0,5@250-400 нм |
| GW21-038-UV | 38,1 | 4 | UV AR: ρ<0,5@250-400 нм |
| GW21-050-UV | 50 | 4 | UV AR: ρ<0,5@250-400 нм |
| GW21-050A-UV | 50,8 | 4 | UV AR: ρ<0,5@250-400 нм |
| GW21-005-VIS | 5 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-010-VIS | 10 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-012-VIS | 12,5 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-012A-VIS | 12,7 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-020-VIS | 20 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-025-VIS | 25 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-025A-VIS | 25,4 | 2 | VIS AR: ρ<0,5@350-700 нм |
| GW21-030-VIS | 30 | 3 | VIS AR: ρ<0,5@350-700 нм |
| GW21-038-VIS | 38,1 | 4 | VIS AR: ρ<0,5@350-700 нм |
| GW21-050-VIS | 50 | 4 | VIS AR: ρ<0,5@350-700 нм |
| GW21-050A-VIS | 50,8 | 4 | VIS AR: ρ<0,5@350-700 нм |
| GW21-005-NIR | 5 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-010-NIR | 10 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-012-NIR | 12,5 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-012A-NIR | 12,7 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-020-NIR | 20 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-025-NIR | 25 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-025A-NIR | 25,4 | 2 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-030-NIR | 30 | 3 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-038-NIR | 38,1 | 4 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-050-NIR | 50 | 4 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-050A-NIR | 50,8 | 4 | NIR AR: ρ<0,5@600-1100 нм |
| GW21-005-SWIR | 5 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-010-SWIR | 10 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-012-SWIR | 12,5 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-012A-SWIR | 12,7 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-020-SWIR | 20 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-025-SWIR | 25 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-025A-SWIR | 25,4 | 2 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-030-SWIR | 30 | 3 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-038-SWIR | 38,1 | 4 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-050-SWIR | 50 | 4 | SWIR AR: ρ<0,5@900-1700 нм |
| GW21-050A-SWIR | 50,8 | 4 | SWIR AR: ρ<0,5@900-1700 нм |
