| Тип источника | Модельный ряд | Модель |
|

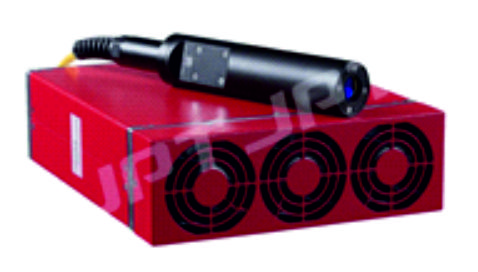

Лазерные источники малой мощности
|
M7 20W/30W | YDFLP-C-20-M7-S-R |
| YDFLP-C-30-M7-S-R | ||
|

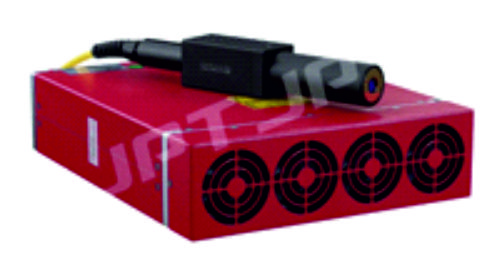

Лазерные источники средней мощности
|
M7 60-120W | YDFLP-60-M7-L1-R |
| YDFLP-80-M7-L1-R | ||
| YDFLP-100-M7-L1-R | ||
| YDFLP-120-M7-L1-R | ||
|

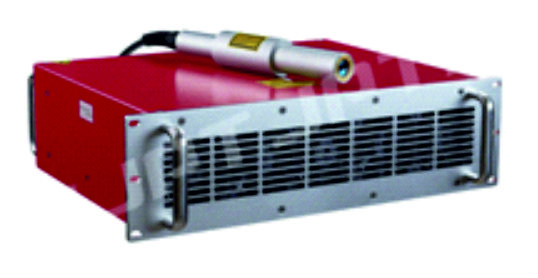

Лазерные источники высокой мощности
|
M7 150W/200W | YDFLP-150-M7-L1-R |
| YDFLP-200-M7-L1-R | ||
|

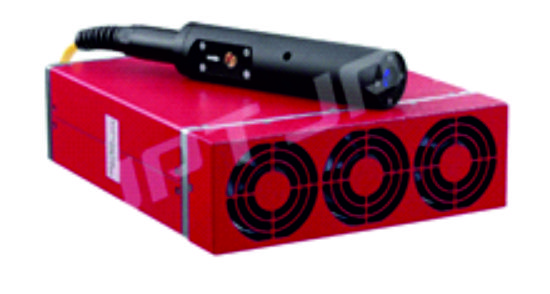

Лазерные источники с фиксированной длительностью импульса
|
LP E-20W/30W/50W | YDFLP-E-20-LP-S |
| YDFLP-E-30-LP-S | ||
| YDFLP-E-50-LP-L-R | ||
| Скачать документацию | ||
Структура обозначения модели
| YDFLP | – | X | – | XX | – | XX | – | X | – | X |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
1. Название продукта Ytterbium Doped Fiber Laser Pulse (YDFLP)
- импульсный волоконный лазер с активным элементом, легированным иттербием
2. Размер продукта:
С – компактный;
E – оптимизированные параметры размер/вес/энергопотребление
Без маркировки – обычная модель
3. Выходная мощность: 20-200 Вт.
4. Регулировка длительности импульса:
Серия M - регулируемая малой длительности импульса
Серия LP - фиксированная длительность импульса
5. Характеристики оптического волокна:
S: Одномодовое волокно, качество пучка М2＜1,5
L: Многомодовое (малое количество мод), качество пучка М2<1,8 H: Многомодовое (большое количество мод), качество пучка М2>2,5
6. Дополнительная функция:
R: Встроенный лазер с красным излучением
Особенности MOPA лазеров
Импульсные волоконные лазеры высокой мощности JPT используют конфигурацию: задающий генератор - усилитель мощности ( MOPA - Master Oscillator Power Amplifier) и демонстрируют отличную производительность лазера с высоким уровнем управляемости длительностью импульсов. По сравнению с технологией Q-switch, в конфигурации MOPA частота повторения импульсов (PRF) и длительность импульсов могут управляться независимо. Лазер МОРА позволяет сохранять высокий уровень пиковой мощности путем подбора комбинации вышеуказанных параметров. MOPA лазер позволяет обрабатывать большее число различных материалов, чем Q-switch лазер.
Волоконный лазер MOPA широко используется во множестве производственных процессах, таких как черная маркировка на анодированном алюминии, цветная маркировка на нержавеющей стали, глубокая гравировка, сварка разнородных металлических листов, удаление краски с пластикового изделия, лазерная очистка, фотоэлектрическая резка кремниевых пластин и т.д. Установки на основе лазеров MOPA используются электронике, энергетике, металлообработке, пищевой и медицинской промышленности, машиностроении и т.д.
Сравнительные характеристики использования волоконных лазеров МОРА и лазеров с модуляцией добротности при различных техпроцессах:
| Техпроцесс | Q-switch | МОРА лазер |
| Удаление тонкого слоя окиси (Al2O3) с поверхности алюминиевых изделий | Поверхность деформируется, становится матовой | Поверхность не деформируется и остается гладкой |
| Черная маркировка анодированного алюминия | Не применяется | Настройка длительности и частоты импульсов позволяет добиться различных оттенков (насыщенности) цвета |
| Прецизионная обработка электроники, полупроводников | Слишком большая длительность импульса не позволяет выполнить прецизионную обработку | Более качественное пятно излучения, настройка длительности импульса, точная настройка энергии |
| Глубокая гравировка металла | Гравировка низкой четкости | Гравировка высокой четкости |
| Черная маркировка нержавеющей стали | Сложная настройка, обуславливаемая необходимостью производить обработку при расфокусировке лазерного излучения для получения необходимого эффекта | Настройка длительности и частоты импульсов позволяет добиться различных оттенков (насыщенности) цвета |
| Маркировка пластика | Маркировка склонна к пожелтению | Маркировка не склонна к пожелтению |
| Маркировка бутылок из прозрачного пластика | Сложно очистить | Легко очистить, высокая эффективность |

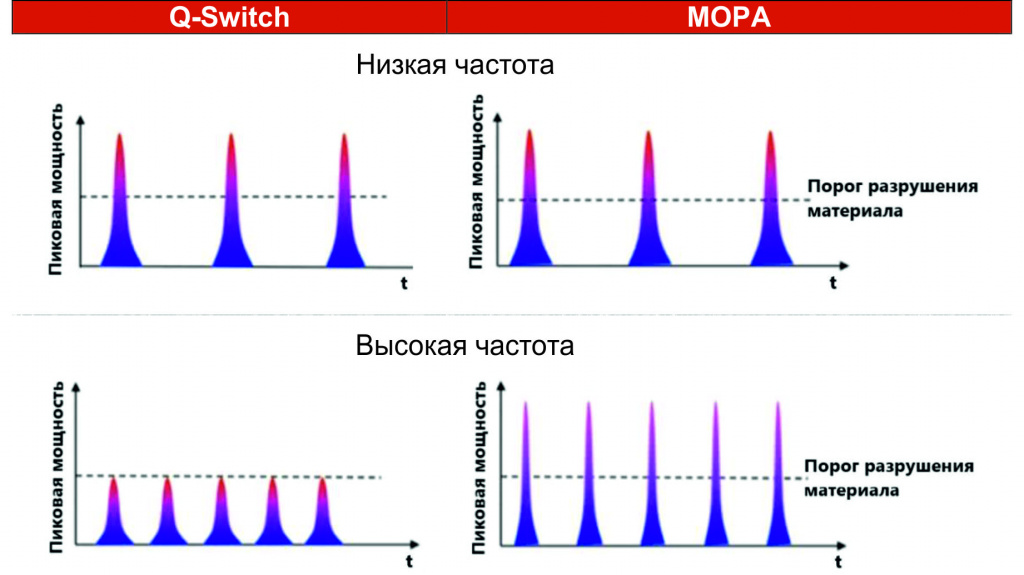

Порог разрушения MOPA и Q-Switch лазеров.
При увеличении частоты пиковая мощность Q-Switch лазера становится меньше порога разрушения материала. У MOPA лазеров при увеличении частоты существует возможность удержать пиковую мощность выше порога разрушения путем уменьшения длительности импульсов.
