Микрооптика для волоконных лазеров

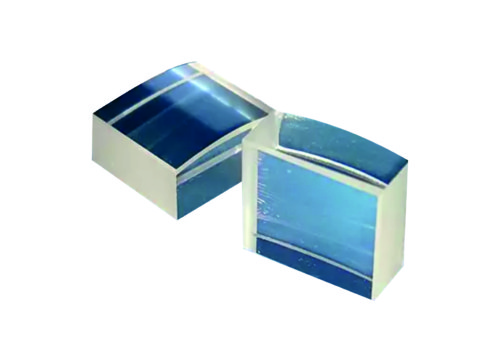

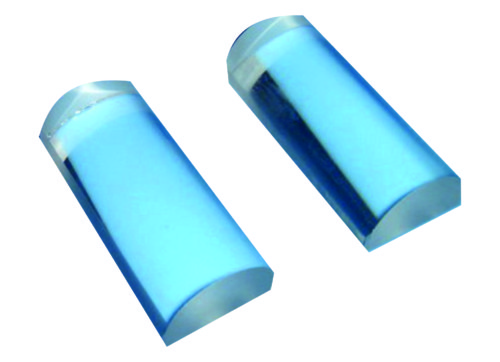

Волоконно-диодные лазеры на данный момент считаются наиболее перспективной формой источников лазерного излучения. Главными преимуществом волоконно-оптических лазерных установок являются высокое оптическое качество излучения, небольшие габариты и возможность модульного конфигурирования. Существует большое разнообразие конструкций волоконных лазеров, обусловленное спецификой их применения, однако основной сложностью в использовании этого типа лазеров является то, что оптические структуры, имеющие различные размеры и форму поперечного сечения нельзя непосредственно стыковать друг с другом из-за значительных потерь мощности в месте их соединения, поэтому для повышения эффективности связи применяют специальные оптические согласующие элементы, с помощью которых обеспечивается совмещение распределений полей стыкуемых структур. В качестве внешних оптических согласующих элементов, помещаемых между волноводными структурами, могут служить различные типы микролинз и их комбинации (например, массив цилиндрических линз). Кроме того, микролинзы часто используются как фокусирующие и коллимирующие элементы в волоконно-оптических системах различного типа в микроэлектронике, лазерной хирургии, микрообъективах эндоскопов, лазерных анализаторах.

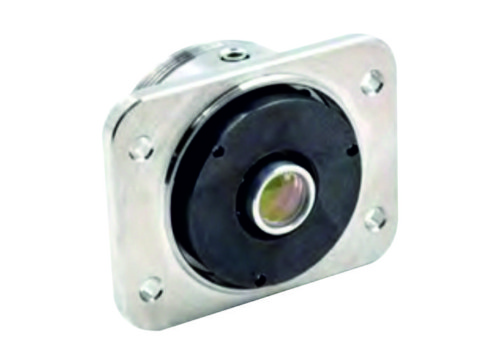

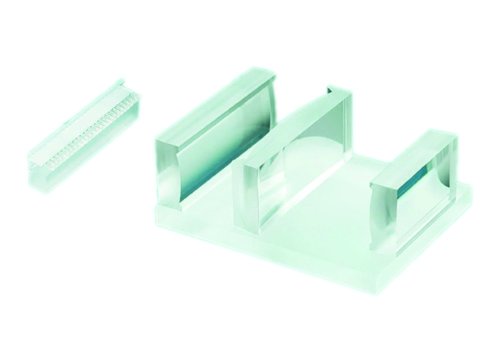

Отдельной проблемой в создании волоконных лазеров является ввод оптического излучения в волокно. Не всё излучение, выходящее из лазерного диода, попадает в волоконно-оптический канал, часть излучения пролетает мимо волокна, часть попадает в оболочку и далее вытекает наружу, часть отражается от торца. Основная характеристика, определяющая эффективность ввода излучения в волокно – это коэффициент ввода. С целью его повышения в волоконно-оптических лазерных установках используются разнообразные системы преобразования луча. Юстировка лазерного диодного модуля включает в себя несколько этапов: коллимация, а также сведение пучка излучения в случае использования нескольких диодов и далее его ввод в оптическое волокно с минимальными потерями мощности. Для того, чтобы снизить угол расхождения луча, используются волоконно-оптические коллиматоры. Они различаются в зависимости от фокусного расстояния, схемы корпуса и покрытия линзы. Также при выборе коллиматора следует учитывать характеристики самого оптического волокна, которое может быть как одномодовым так и многомодовым, а также кварцевым или полым по структуре. При фокусировке коллимированного луча в волоконно-оптический канал применяются волоконные соединители или муфты. Для обеспечения максимальной эффективности сбора излучения они как правило оснащаются регулировкой по нескольким осям, что также позволяет использовать различные виды оптического волокна – одномодовое, многомодовое и волокно с сохранением поляризации.
При заказе микрооптических элементов для волоконных лазеров Вы можете проконсультироваться со специалистами компании «Лазерные компоненты», которые всегда готовы помочь в осуществлении правильного выбора.
