Активные элементы
Основой любого лазера является активный элемент, преобразующий энергию внешнего источникав нужное излучение. В твердотельных лазерах в качестве активных элементов широко используются кристаллы, активированные ионами переходных металлов, редкоземельных металлов и металлами группы актинидов.
Компания «Лазерные компоненты» является дистрибьютором различных мировых производителей лазерных кристаллов.
| Кристалл | Длина волны излучения, нм | Концентрация примесей, % |
Диаметр стержня, мм
|
Длина стержня, мм |
| Nd :YAG | 946,1064,1319,1444 | от 0,5 до 1,3 | от 1.5 до 12 | до 185 |
| Er :YAG | 1645,2936 | от 0.2 до 50 | от 1.5 до 6 | до 100 |
| Tm :YAG | 2013 | от 1 до 8 | от 1.5 до 6 | до 100 |
| Yb :YAG | 1030 | от 1 до 10 | от 2 до 80 | от 0.1 до 100 |
| Nd:YLF | 1047, 1053 | 0,6-1,3 | От 1.5 до 7 | до 100 |
| Cr:LiSaF | 846 | От 0,9 до 1,1 | От 1.5 до 7 | До 100 |
| Nd: YVO4 | 914, 1064, 1342 | От 0,5 до 3 | От 1.5 до 7 | До 60 |
Для активных элементов из всех кристаллов соблюдаются требования к обработке:
| Допуск размеров | +0/-0.05 |
| Параллельность | <15 угловых минут |
| Перпендикулярность | <10 угловых минут |
| Плоскостность | λ/4 при 632.8 нм |
| Качество обработки поверхности | 20-10 S/D |

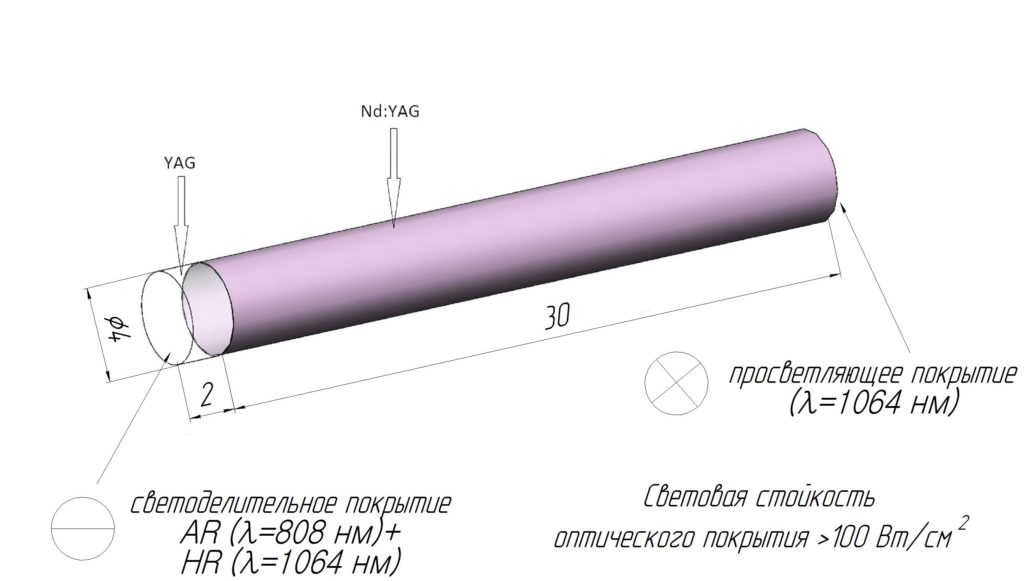

Сварные кристаллы Nd:YAG + V: YAG , Nd:YAG+ Cr:YAG,YAG + Nd:YAG и YAG+ Cr:YAG
Часто для уменьшения габаритов, а также для упрощения оптической схемы активные элементы и пассивные затворы делают сварными. Обычно для этого используются кристаллы V3+: YAG,Cr4 + YAG.
Возможно нанесение сложных зеркальных покрытий или просветляющих покрытий на торце таких элементов.
Затворы для лазеров с пассивной модуляцией добротности
В качестве пассивных затворов используют кристаллы, обладающие эффектом насыщения поглощения. Такие затворы широко применяются в твердотельных лазерах и позволяют сделать их конструкцию более компактной и дешевой.
Основные материалы:
- V3+: YAG
- Cr4 + YAG
- Cr4 + GSGG
- Co:шпинель (Co:MgAl2O4)
- LiF
