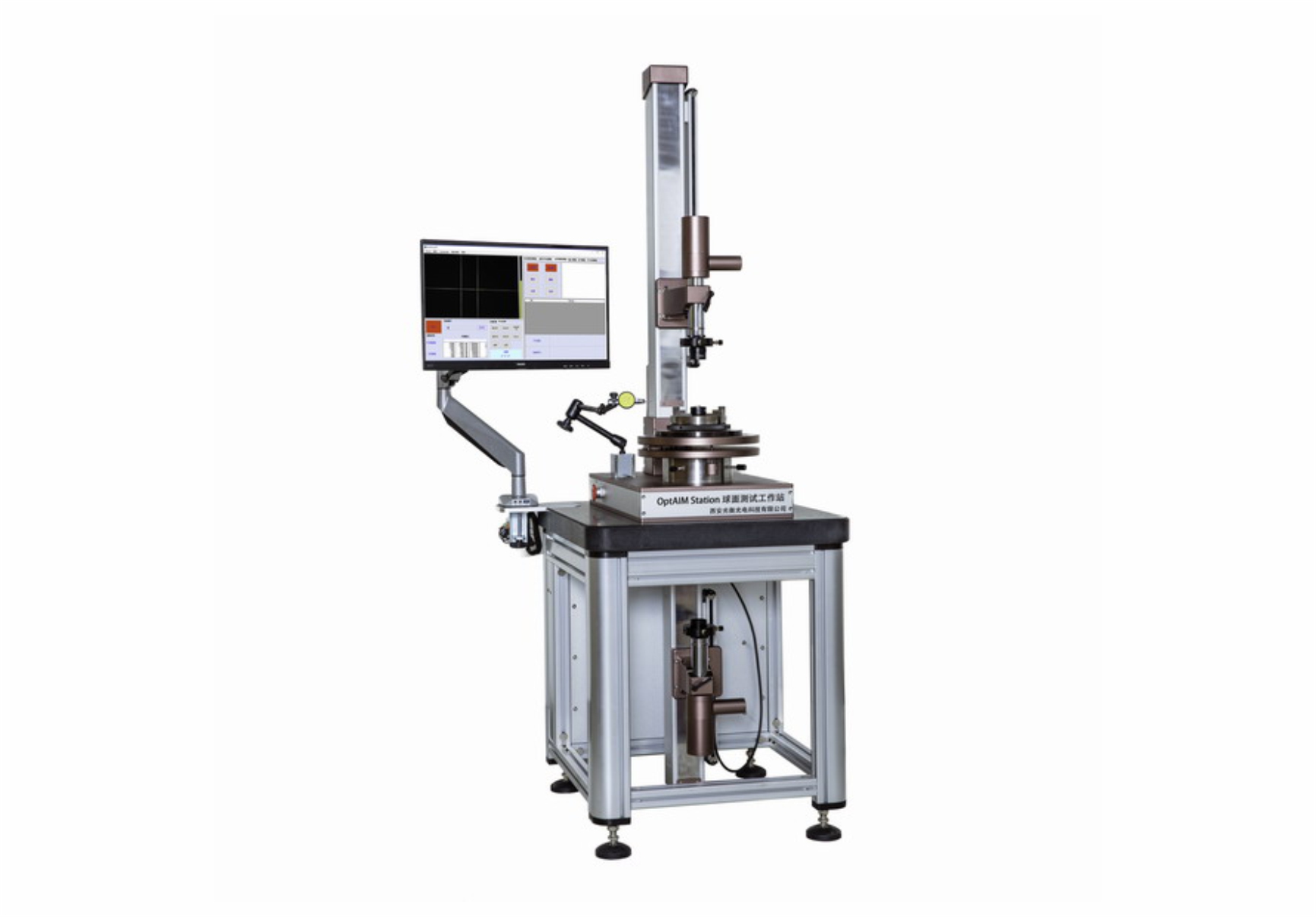

Приборы для контроля децентрировки OptAIM
Приборы для контроля децентрировки серии OptAIM – это приборы для контроля сферических линз. Их отличительными особенностями являются высокоточный поворотный стол на аэродинамических подшипниках и несколько режимов работы двух измерительных головок. OptAIM подходят для измерения таких параметров, как EFL (эффективное фокусное расстояние), RC (радиус кривизны), BFL (заднее фокусное расстояние), MTF (модуляционно-передаточная функция) вдоль оси и децентрировка. Также, данные приборы позволяют оценить суммарную ошибку центрирования всей оптической системы с помощь одной или двух головок.
Основные технические характеристики
| Модель | OptAIM Station-500(-E) |
OptAIM Station-
100 (-E) |
OptAIM Station-
2000 (-E) |
||
| Режим измерения | Пропускание/Отражение | ||||
| Измерение децентрировки | Пропускание | ±3 – ±500 мм (RC) | ±3 – ±1000 мм (RC) | ±3 – ±2000 мм (RC) | |
| Отражение | ±3 – ±500 мм (EFL) | ±3 – ±1000 мм (EFL) | ±3 – ±2000 мм (EFL) | ||
| Число измерительных головок | 2 | ||||
| Максимальный размер измеряемого образца | 400 мм (может настраиваться) | ||||
| Погрешность измерения | ±1”/±0,5 мкм | ||||
| Эффективное фокусное расстояние (EFL) | Диапазон измерений | ±3 – ±500 мм | ±3 – ±1000 мм | ±3 – ±2000 мм | |
| Точность | 0,1% - 0,3% (для 3-25мм) | ||||
| 0,03% - 0,1% (для 25-500мм) | |||||
| NA | 0,1% - 0,3% (для 500-100мм) | ||||
|
Заднее фокусное расстояние (BFL)
Радиус кривизны (RC) |
Повторяемость | 0,02% - 0,2% | |||
| Точность | 0,03% - 0,3% | ||||
| Диапазон измерений | ±3 – ±500 мм | ||||
| MTF вдоль оси | Размер образца | 5 – 30 мм | |||
| EFL образца | 10 – 80 мм | ||||
| Повторяемость | 0,02 | ||||
| Погрешность | ±0,05 | ||||
| Приспособление для измерения центрировки | Высокоточный поворотный стол на воздушных подшипниках, с тремя зажимами, регулируемый по 4 осям | ||||
| Длина хода измерительной головки | Верхний | 500 мм | |||
| Нижний | 250 мм | ||||
| Перемещение измерительной головки | Электропривод | ||||
| Перемещение аэродинамических подшипников | Ручной или электропривод | ||||
| Освещение | Холодный свет | ||||
| Вес | 100 кг | ||||
| Габаритные размеры | 600 х 700 х 1800 мм | ||||
